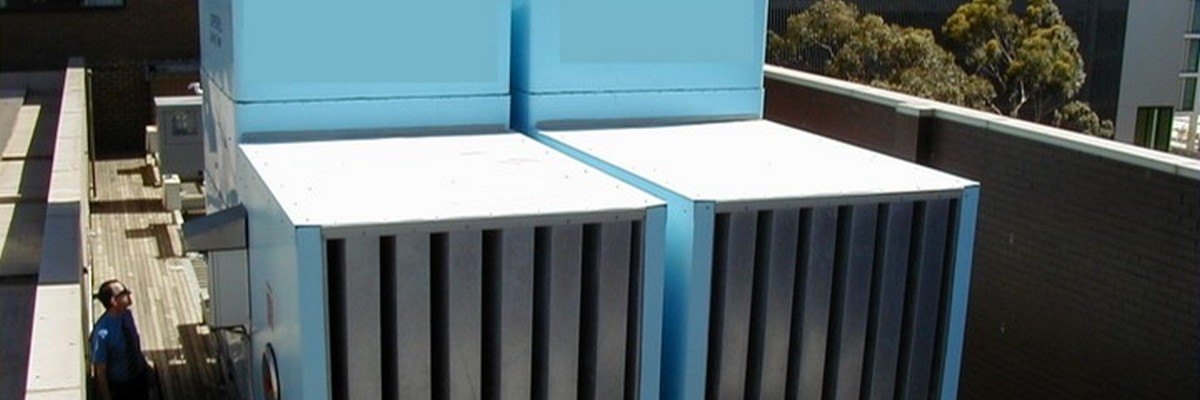

Torri di Raffreddamento a Circuito Chiuso – Ventilazione Centrifuga

Le caratteristiche fondamentali

  • Corpo autoportante in vetroresina
  • Telaio di supporto incorporato per facilitare la movimentazione e lo scaricamento
  • Ventilatore centrifugo a doppia aspirazione, ad alto rendimento, con protezione Epoxi
  • Azionamento del ventilatore tramite cinghie e pulegge
  • Materiali altamente resistenti alla corrosione ed adatti a temperature ambientali estreme
  • Batteria di scambio ad elevata durabilità ed efficienza in acciaio zincato a caldo
  • Separatori di gocce SANIPACKING® anti-legionella di serie
  • Design ad altezza contenuta, adatta per spazi ridotti
  • Parti mobili protette con grate di sicurezza
  • Basso livello sonoro, riducibile al minimo con l'adozione dei silenziatori (modello DAC)
  • Totale isolamento dalle vibrazioni
  • Porte e finestre di accesso all'interno della torre per semplificare la manutenzione e la pulizia di tutti gli elementi interni

I principali accessori

  • Silenziatore in aspirazione per l'attenuazione del rumore dell'unità di ventilazione
  • Silenziatore in espulsione per l'attenuazione del rumore prodotto dall'aria in uscita dal macchinario
  • Termo resistenza per protezione a basse temperature
  • Variatore di frequenza per ottimizzare l'efficienza energetica
  • Controllo del livello dell'acqua in vasca

Catalogo Prodotto e Caratteristiche Tecniche

Manuale di montaggio, operazione e manutenzione

Dati Tecnici Gamma EWK-DC
Modello Dissipazione [kW]* Peso a Vuoto [kg] Peso Servizio [kg] Pompa di Ricircolo [kW] Potenza Ventilatore [kW] Lunghezza [mm] Larghezza [mm] Altezza [mm] Piano Dimensionale - pdf Piano Dimensionale - dwg
SENZA SILENZIATORI
EWK-DC 225/3 99 1360 2360 0,75 3,0 3459 1612 2170
EWK-DC 225/4 128 1480 2480 0,75 3,0 3459 1612 2470
EWK-DC 225/5 165 1660 2660 0,75 3,0 3459 1612 2470
EWK-DC 324/3 180 1705 3180 1,5 4,0 3784 1896 2215
EWK-DC 324/4 203 1901 3450 1,5 4,0 3784 1896 2535
EWK-DC 324/5 230 2145 3780 1,5 4,0 3784 1896 2535
EWK-DC 450/3 218 2040 3920 2,2 7,5 4395 2209 2265
EWK-DC 450/4 301 2275 4185 2,2 7,5 4395 2209 2565
EWK-DC 450/5 383 2585 4465 2,2 7,5 4395 2209 2565
EWK-DC 680/3 383 3280 6200 4,0 7,5 5431 2369 2600
EWK-DC 680/4 410 3600 6500 4,0 7,5 5431 2369 2870
EWK-DC 680/5 450 3960 6900 4,0 7,5 5431 2369 2870
EWK-DC 900/3 492 3880 7200 4,0 11,0 6762 2092 2600
EWK-DC 900/4 555 4200 7600 4,0 11,0 6762 2092 2870
EWK-DC 900/5 559 4560 8010 4,0 11,0 6762 2092 2870
CON SILENZIATORI IN ASPIRAZIONE ED ESPULSIONE
EWK-DAC 225/3 99 1710 2710 0,75 3,0 4459 1612 3165
EWK-DAC 225/4 128 1830 2830 0,75 3,0 4459 1612 3165
EWK-DAC 225/5 165 2010 3010 0,75 3,0 4459 1612 3165
EWK-DAC 324/3 180 2355 3855 1,5 4,0 4784 1896 3230
EWK-DAC 324/4 203 2551 4051 1,5 4,0 4784 1896 3550
EWK-DAC 324/5 230 2795 4295 1,5 4,0 4784 1896 3550
EWK-DAC 450/3 218 2640 4630 2,2 7,5 5340 2209 3300
EWK-DAC 450/4 301 2875 4865 2,2 7,5 5340 2209 3600
EWK-DAC 450/5 383 3185 5175 2,2 7,5 5340 2209 3600
EWK-DAC 680/3 383 3400 6700 4,0 7,5 6426 2369 3890
EWK-DAC 680/4 410 3800 71400 4,0 7,5 6426 2369 4160
EWK-DAC 680/5 450 4200 7500 4,0 7,5 6426 2369 4160
EWK-DAC 900/3 492 5030 8400 4,0 11,0 7772 2092 3890
EWK-DAC 900/4 555 5350 8800 4,0 11,0 7772 2092 4160
EWK-DAC 900/5 559 5710 9160 4,0 11,0 7772 2092 4160
